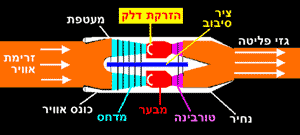

תרשים סכמתי של פעולת מנוע סילון. באדיבות נאסא.
הכונס - דרכו נכנס האוויר למנוע.
המדחס - שנועד לדחוס את האוויר וגם להאט את תנועתו.
תא השרפה - שבו נשרף הדלק ומסופק הכוח הדרוש להנעת המנוע.
טורבינה - שמנצלת חלק מהאנרגיה היוצאת מהמבער להפעלת המדחס שבתחילת המנוע.
הנחיר - שדרכו יוצא סילון הגזים החמים מהמנוע.
